理光LP-1010 工程激光打印机维修保养说明

1.1 拆卸/组装顺序的读取方法

部件更换（拆卸/组装）时的顺序有如下所示的几条规定。

*拆卸前，请预先了解和掌握安装的状态，可以顺利进行更换部件后的组装。

*更换部件之前，请先切断主机电源，拔出插头

*为了防止感光体劣化，不需要时请关闭上部门。

<拆卸>：表示拆卸的顺序

请留意图表中详细的顺序

<安装>：表示组装的顺序，但安装进行与拆卸相反的顺序，只记载有注意事项。

<方向的定义>：有关于顺序中说明的位置，方向及引擎内部的方向，如下所示进行定义：

前侧：本装置的正面

右侧：从正面看本装置在右侧

左侧：从正面看本装置在左侧

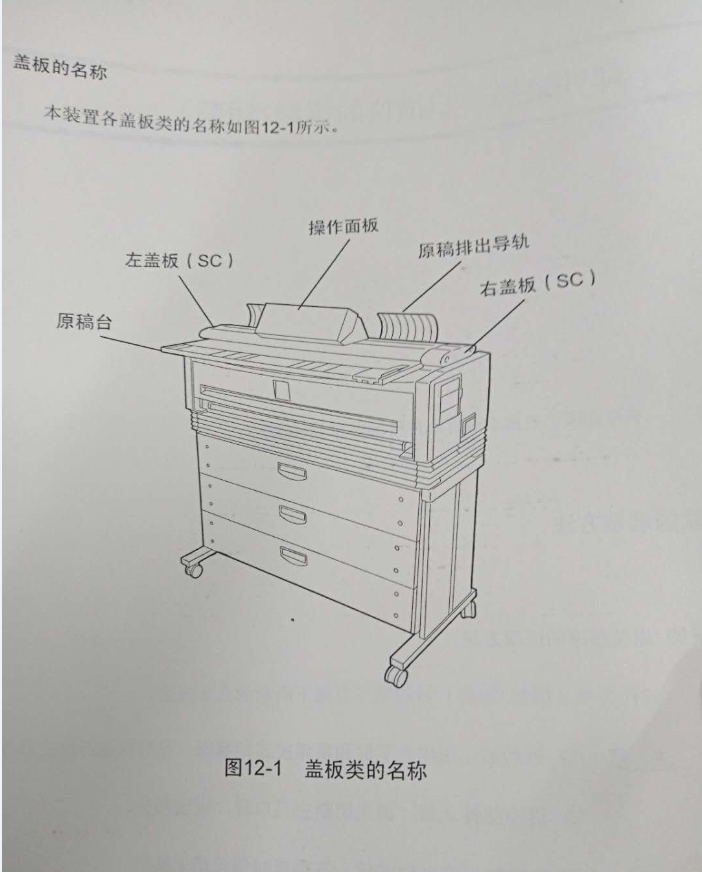

后侧：本装置的背面1.2 本装置各盖板类的名称如下图示：

2.1 盖板（SC）的更换

<拆卸>

1. 打开上部门

2. 拆下装置左右侧的盖板（SC），固定螺钉各2处。

2.2  操作面板的更换

（拆卸）

1. 拆下固定操作面板的左右螺钉各2处。

2. 拆下从主机印出的电缆连接器（2个），并拆下操作面板。
