本章介绍了认为扫描仪有异常时的对应处理方法。

1.1 扫描仪故障检修的概要

进行扫描仪的故障检修时，首先进行等级1故障的诊断，对故障进行分类，其次通过等级2故障诊断进一步故障检修，需通过故障诊断或检查图等发现故障原因时，请仔细阅读顺序确保操作无误，有多个故障原因时，由于不能一次发现全部的原因，有时也会再次进行同样主题的故障诊断。此时，即使进行同一故障诊断，也会在诊断的过程中发现判断变化，请一定要十分小心；

等级1 故障诊断

等级1 的故障诊断为诊断的第一步，等级1故障诊断中询问是否有出错代码及其他各种故障症状，提供进入到等级2故障诊断的向导。

等级2

等级2的故障诊断是根据出错代码，卡纸及其他各种故障症状而分类的故障诊断顺序，故障诊断的方法可通过执行故障诊断或检查表顺序等所示的顺序在短时间内发现故障原因。

1.2 等级1故障的诊断

在等级1故障诊断中区分故障，操作面板上显示出错代码“NNNN”时，遵照这一不能恢复的出错代码，进行故障检修（参照8.3.1）

多发原稿卡纸时，确认这一发生情况，进行故障的检修，（参照8.3.2）

其他情况时从症状判断进行故障的检修（参照8.3.3）

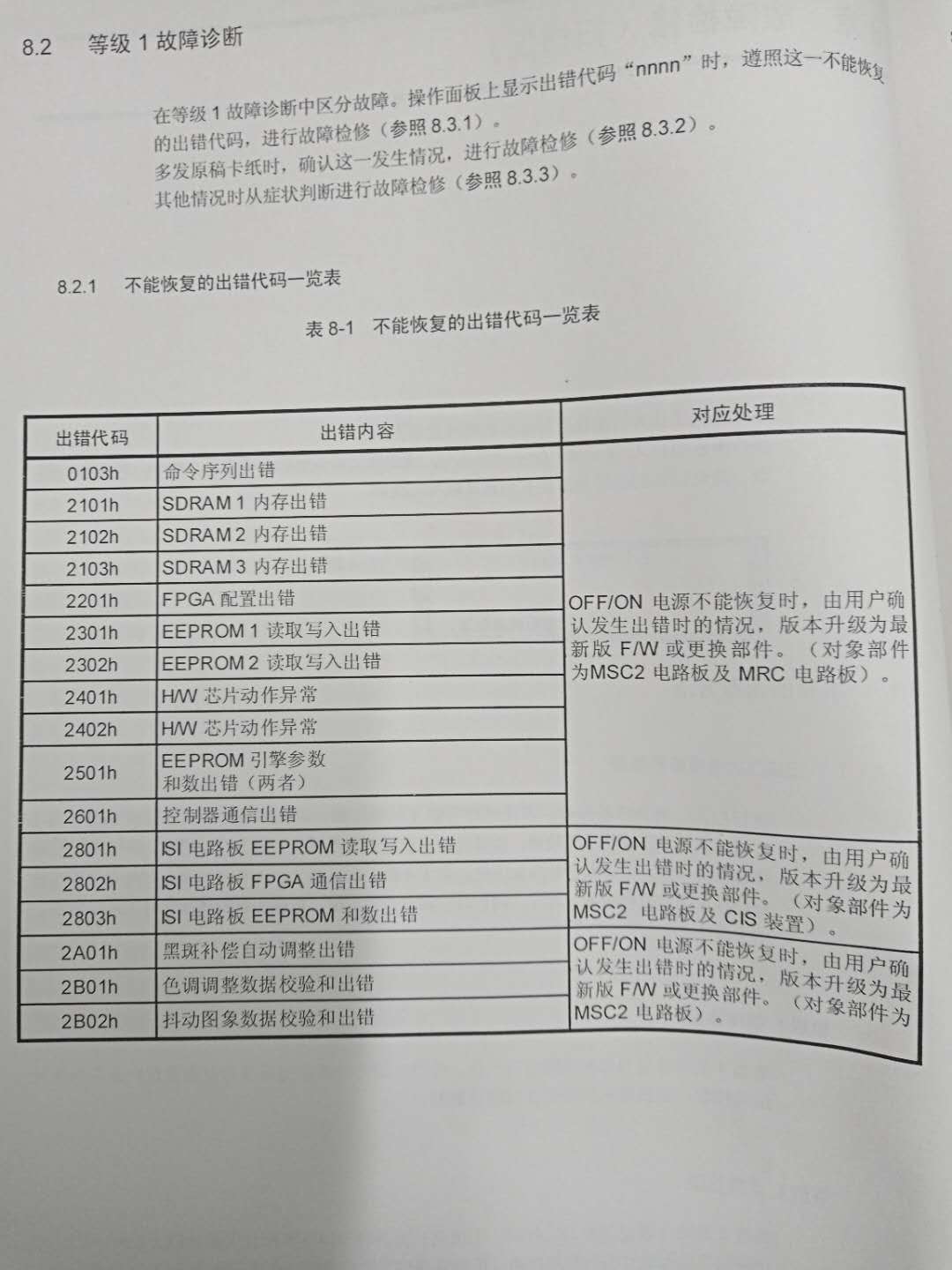

不能恢复的出错代码一览表

2.1 等级2的故障诊断。

3.1 【不能恢复的出错代码】

（1）0103/2101-2103 /2201/2301,2302/2401,2402 /2501/2A01/2B01/2B02 更换PCB-ASSY-MSC2(扫描仪控制电路板）

（2） 2601

更换PCB-ASSY-MSC2 ,如果不能修复。更换PCB-ASSY-MRC2 (RIP控制电路板）

（3） 2801-2803

（4） 确认CIS装置与PCB-ASSY-MSC2间的束线CBLS06连接，如果不能修复。更换PCB-ASSY-MSC2(扫描仪控制电路板），如果仍不能修复，更换CIS装置。

3.2   1 根据症状的故障诊断

这一故障诊断用于分析盖板被关闭，但是操作面板上显示盖板打开，而不能传送原稿的故障。

“请关闭盖板”的故障诊断。

打开盖板，PSS09,PSS10设为ON（槽内被某物夹住），VFD的“请关闭盖板”显示是否消失？

Y     *检查盖板的两端盖板是否有折断，弯曲

*检查PSS09,PSS10的安装位置不良

N

*检查PSS09, PSS10

* PSS09, PSS10的信号系统接点不良

*CBLS032,CBLS031,CBLS03的断线接触不良

*PCB-ASSY-MSC2的CN3连接器的插入不良

*如以上都无异常，请更换PCB-ASSY-MSC2

2. 原稿塞纸1102,1103,1104确认 故障诊断

这一故障诊断用于分析原稿不存在，但是操作面板上显示原稿塞纸，而不能传送原稿的故障，

“请打开盖板去除原稿”的故障

*检查PSS06,PSS07,PSS08

*检查PSS06,PSS07,PSS08的安装位置不良

*PSS06,PSS07 ,PSS08的信号系统接点不良

*CBLS03，CBLS031,CBLS032的断线接触不良

*PCB-ASSY-MSC2的CN3连接器插入不良

扫描仪的额外动作处理说明
